SWEP Plattenwärmetauscher gelötet
Plattenwärmetauscher des Herstellers SWEP in gelöteter Ausführung. Sehr kompakte Bauweise, Prägungen mit verschiedenen Tiefen/Wellung erlauben optimale thermische Werte für jeden Anwendungsfall.
Kupferlot mit 99,9% Reinheit, Betriebstemperatur von –196 bis +225° C.
Bei Anfragen zum Nachbau gelöteter Plattenwärmetauscher notieren Sie bitte unbedingt die Anschlussgrösse des bestehenden Apparats! Unser Anfrageformular (PDF) zum Ausfüllen finden Sie hier.
|
Lötungstypen |
Druckstufen |
|
| SC = Kupferlot | S = Standard | 27 bar |
| M = Mittel | 36/29 bar | |
| H = Hochdruck | 42 bar | |
| U = Ultrahoch | 64 bar | |
| SN = Nickellot | 10 bar | |
Typenbezeichnung
beispielsweise B25TH x 40 / 1P-SC-S 4 x 1" (45)

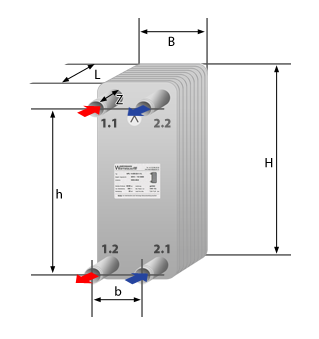

| B25TH | Typ / Thermische Länge |  |
| 40 | Plattenzahl | |
| 1P | 1 Pass | |
| SC | Kupferlot | |
| S | Druckstufe Standard | |
| 4 x 1" | Anschlussgrösse | |
| 45 | Nippellänge in mm |
| Typ | B | H | b | h | Z | L | Anschlüsse | Liter/ Kanal |
|---|---|---|---|---|---|---|---|---|
| B5 H | 72 | 187 | 40 | 154 | 20 / 45 | 11 + (2,24x n) | 3/4" | 0,024 |
| B8 H | 72 | 310 | 40 | 278 | 20 / 45 | 11 + (2,24x n) | 3/4" | 0,039 |
| B15 H | 72 | 465 | 40 | 432 | 20 / 45 | 11 + (2,24x n) | 3/4" | 0,063 |
| B10 TH | 119 | 289 | 72 | 243 | 20 / 45 | 10 + (2,24x n) | 1" | 0,061 |
| B12 H-MT-L | 119 | 287 | 63 | 234 | 27 / 45 | 10 + (2,34x n) | 5/4" | 0,063 |
| B16 H | 119 | 376 | 63 | 320 | 27 / 45 | 10 + (2,24x n) | 5/4" | 0,082 |
| B25 TH | 119 | 526 | 72 | 479 | 27 / 45 | 10 + (2,24x n) | 1" | 0,11 |
| B28 H | 119 | 526 | 63 | 470 | 27 / 45 | 10 + (2,24x n) | 5/4" | 0,11 |
| B35 H | 243 | 393 | 174 | 324 | 54 | 11 + (2,34x n) | 2" | 0,18 |
| B120 TH (B45) | 243 | 525 | 174 | 456 | 54 | 14 + (2,3x n) | 2" | 0,24 |
| B50 H-M-L | 243 | 525 | 159 | 441 | 54 | 13 + (2,34x n) | 2,5" | 0,24 |
| B56 H-M kombi | 243 | 525 | 148 | 430 | 54 | 17 + (2,44x n) | 2,5" | 0,21 |
| B57 H | 243 | 693 | 148 | 600 | 54 | 17 + (2,44x n) | 2,5" | 0,34 |
| B60 H-L kombi | 364 | 374 | 275 | 285 | 54 | 17,5 + (2,14x n) | 2" / 2,5" | 0,22 |
| B427 H-M-L | 304 | 694 | 179 | 567 | 54 / 112 | 22 + (2,29x n) | DN100/PN40 | 0,41 |
| B439 H | 304 | 979 | 179 | 854 | 54 | 18 + (2,29x n) | DN100/PN40 | 0,57 |
| B65 H-M-L | 363 | 864 | 231 | 731 | 54 / 112 | 17 + (2,32x n) | DN100/PN40 | 0,6 |
alle Massangaben in mm / n=Plattenzahl / Änderungen vorbehalten
